业务流程监控系统

项目介绍

通过流程图来透视业务执行过程的组件，可以在出现问题时，清晰的看到业务的执行流程以及出现问题的节点，同时让没有接触过的开发者更容易排查问题，让领导更容易知道当前业务的执行流程，采用日志扩展点的方式+异步数据上报到 Server 端的方式进行节点的分析、关系可视化等

技术点

• 日志采集：通过 logback 自定义日志采集组件，实现统一过滤和格式化日志数据，进行数据推送上报

• Ognl 表达式解析：用于解析复杂对象数据，这种组件在 Mybatis 源码中也有应用

• 数据处理中心设计：承接自定义日志组件推送的数据

• 动态链路节点设计：实现业务动态链路节点的可配置化设计，解析监控日志数据并做缓存计算和数据库存储

• 前端渲染：使用 GoJS 展示和修改监控流程图，以及监控日志查询

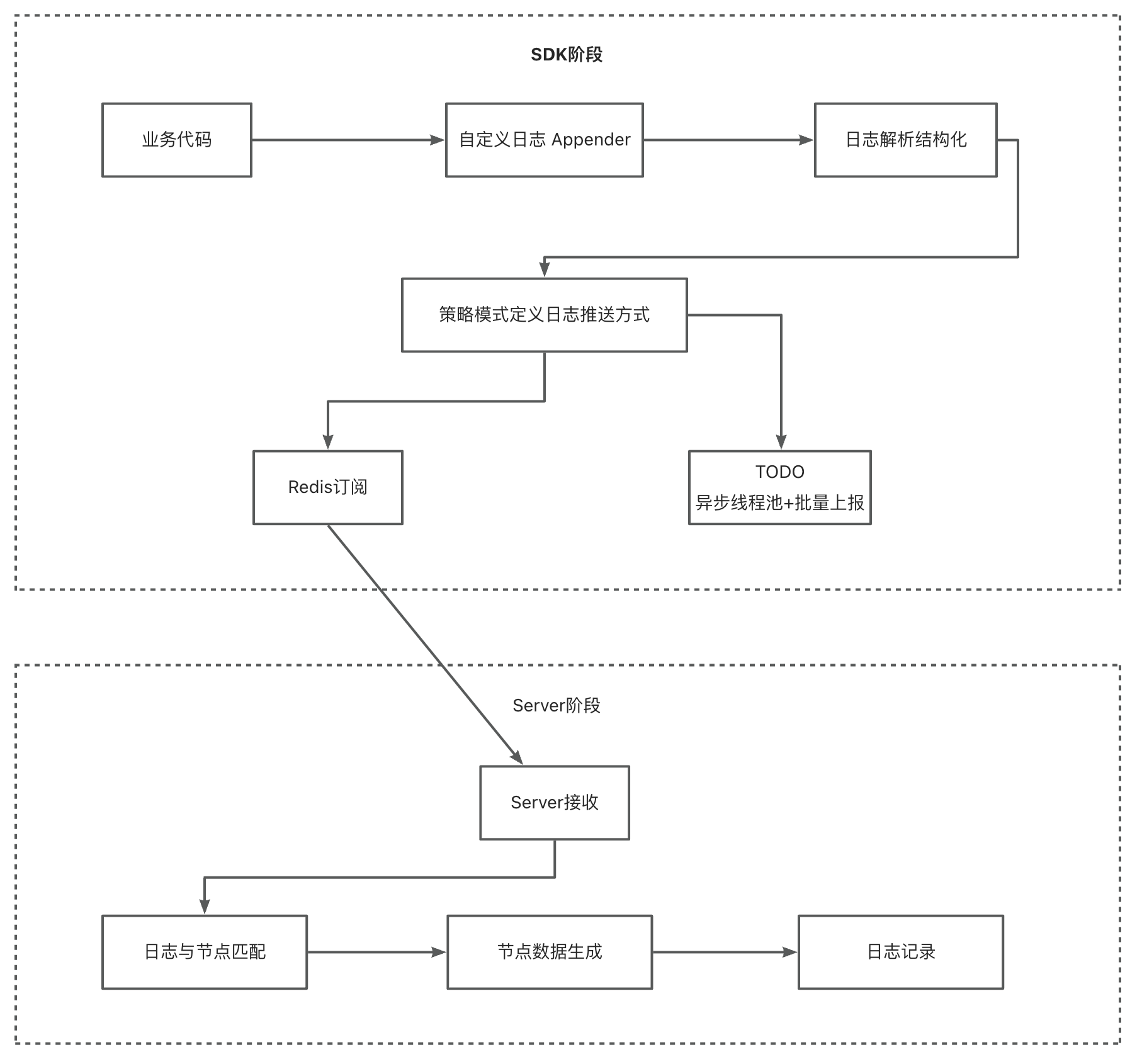

核心流程

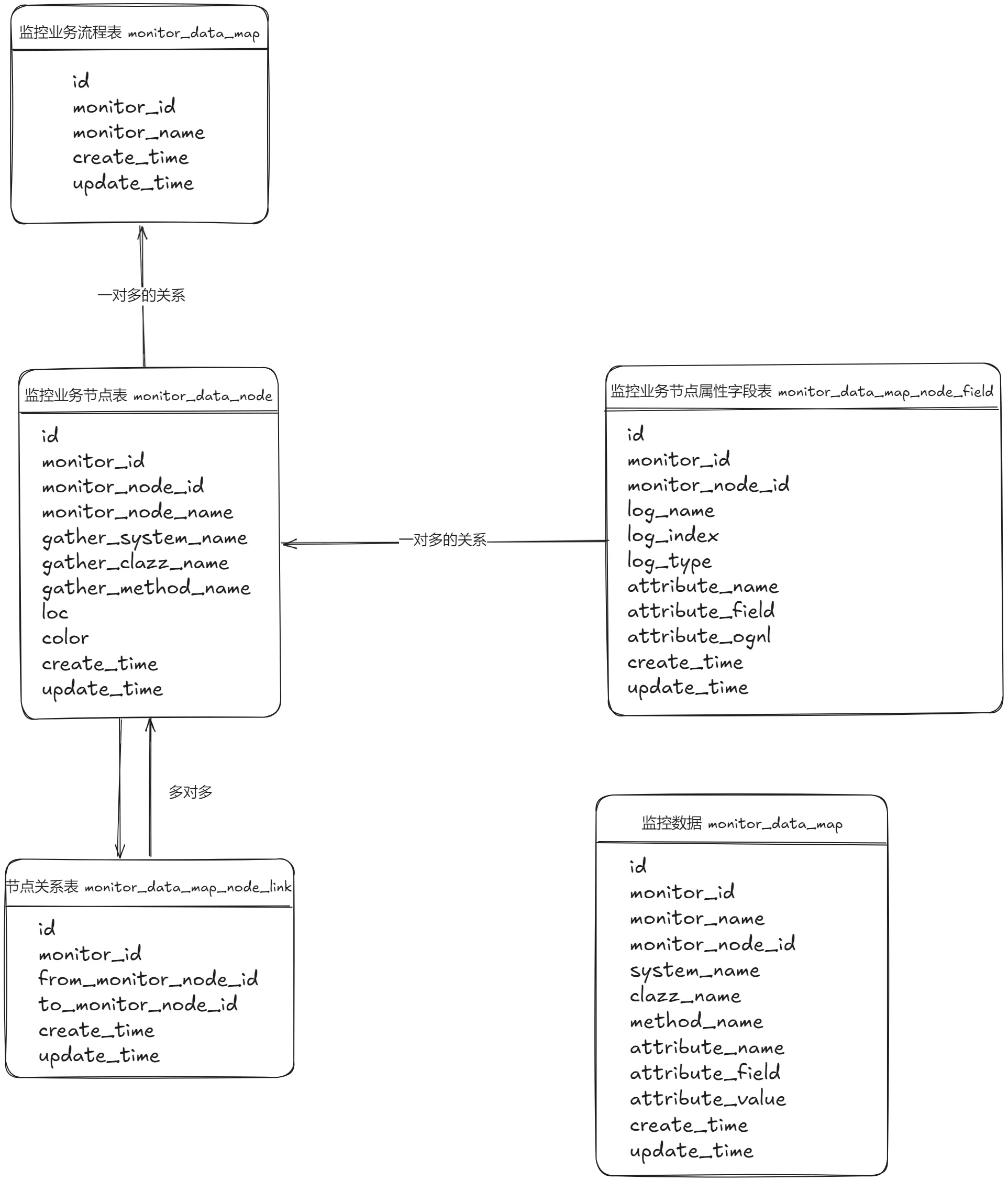

库表设计

表名	说明
monitor_data	监控数据
monitor_data_map	监控数据地图配置
monitor_data_map_node	监控数据地图节点配置
monitor_data_map_node_field	监控数据地图节点字段配置
monitor_data_map_node_link	监控数据地图节点链路配置

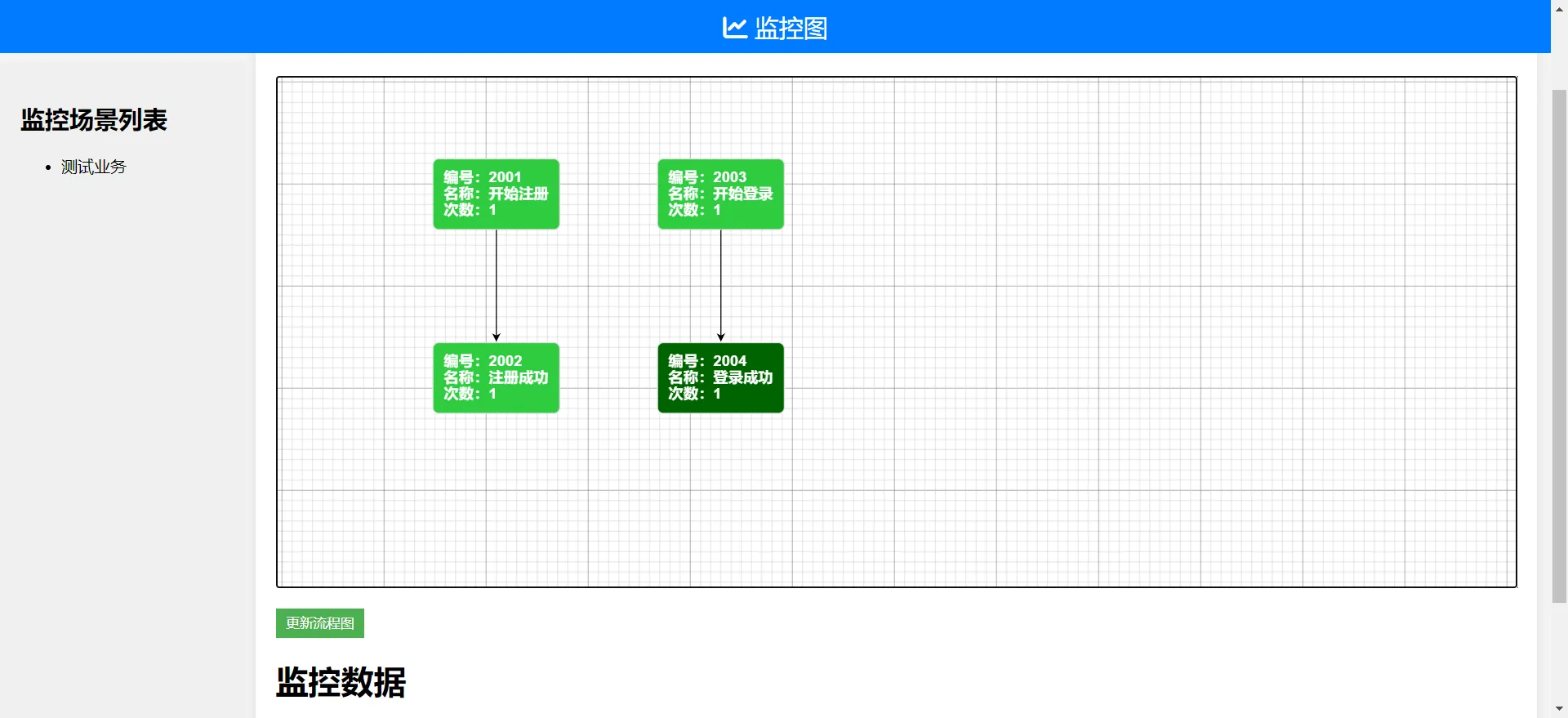

运行示例
